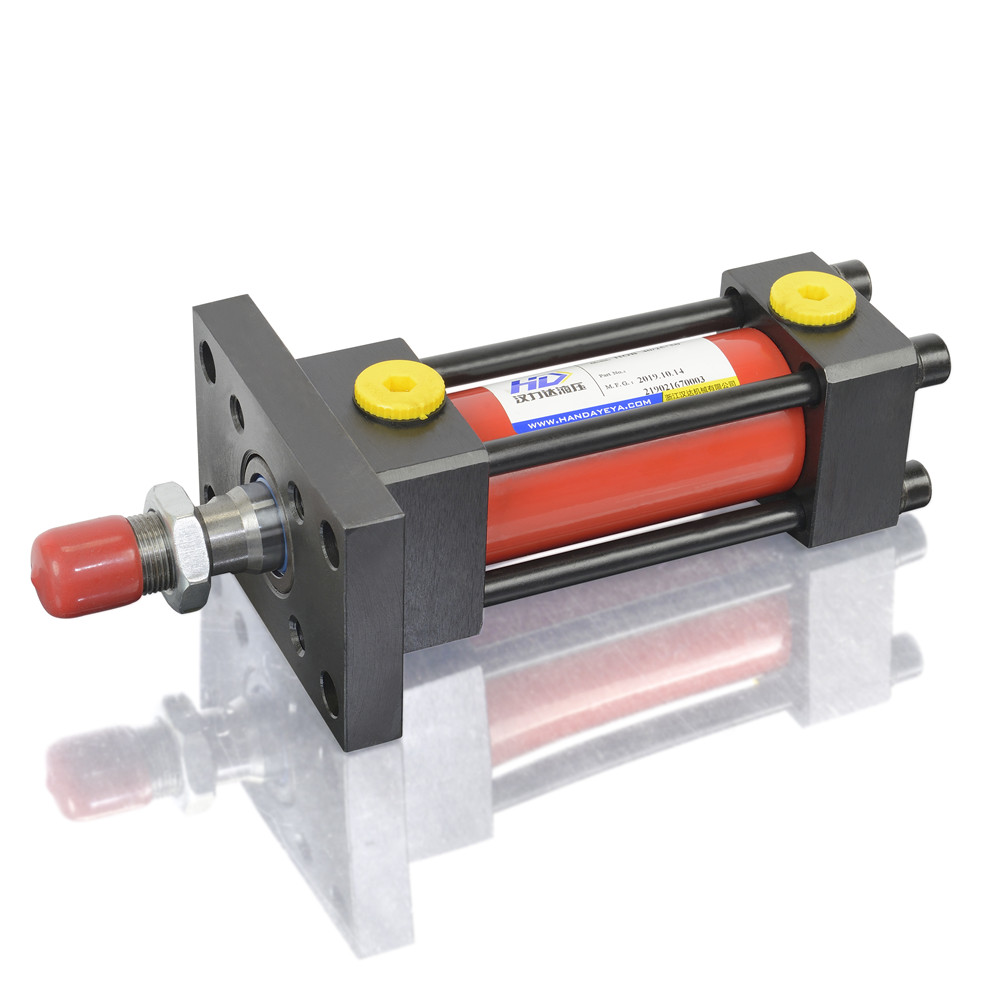

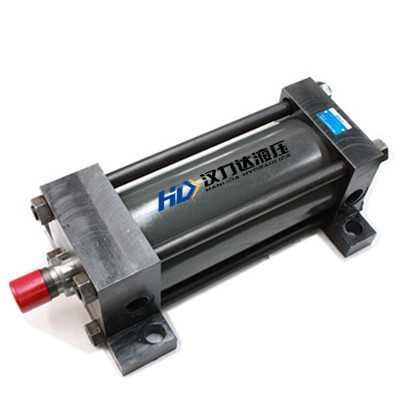

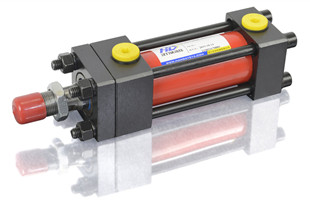

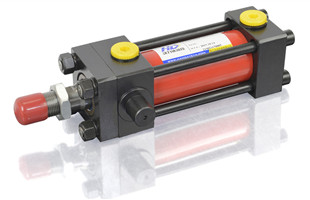

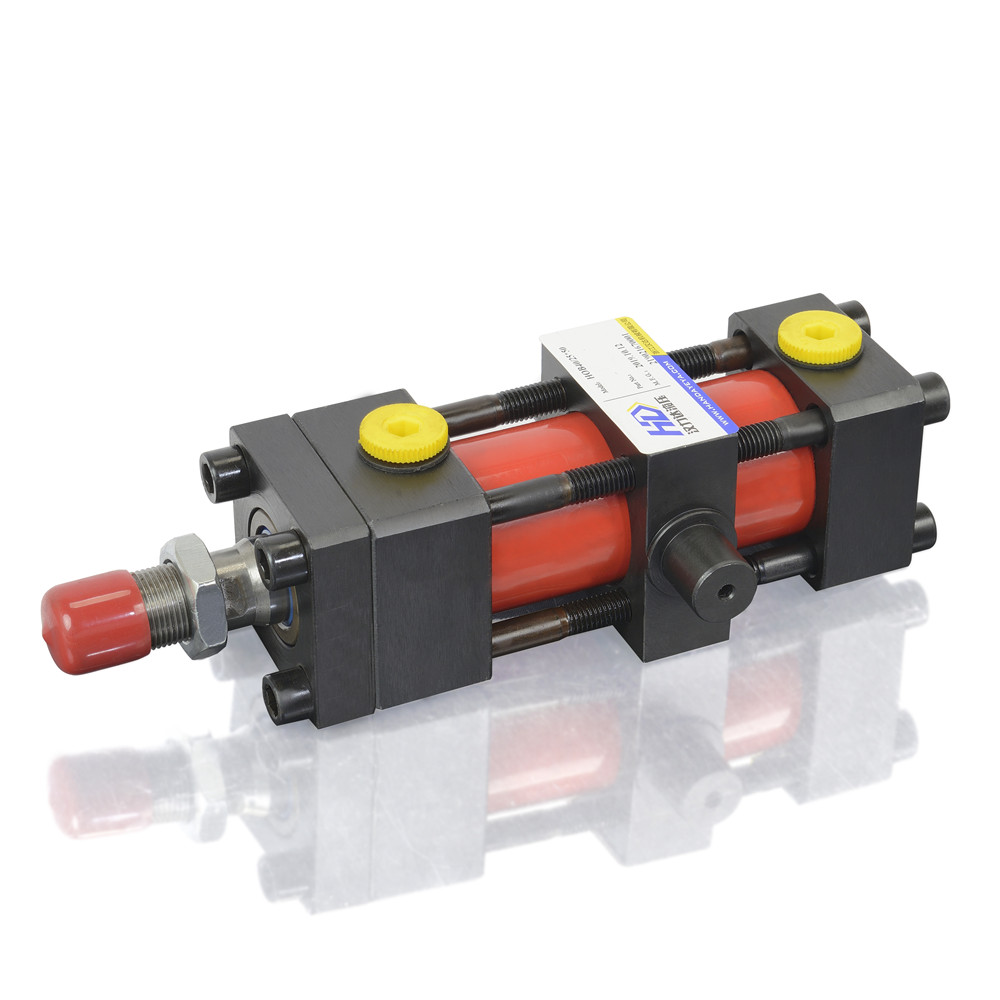

HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸
HOB重型拉杆液压缸

HOB重型拉杆液压缸

浏览次数:1144次

产品简介

HOB重型拉杆油缸,属于双作用油缸,前后缸盖通过四根螺丝杆连接,拆装维修方面,常用于模具行业、包装机械行业等。标准HOB重型拉杆油缸,使用压力14Mpa,试验压力21Mpa,由于压力属于中高压,油缸各个配件强度要求足够。

HOB重型拉杆液压缸简介:

HOB重型拉杆液压油缸采用拉杆结构,靠4根螺丝杆把缸筒和前后盖连接在一起,再用锁紧螺母拧紧。维修方便,只要松开锁紧螺母,即可把前盖拿出,更换密封件或者其他配件。

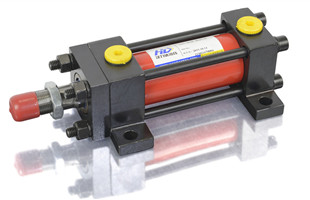

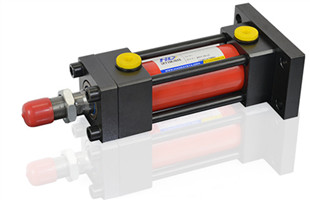

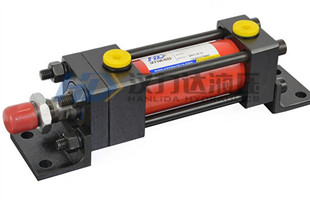

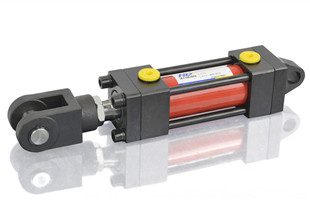

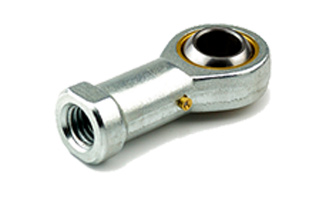

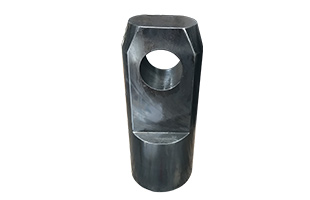

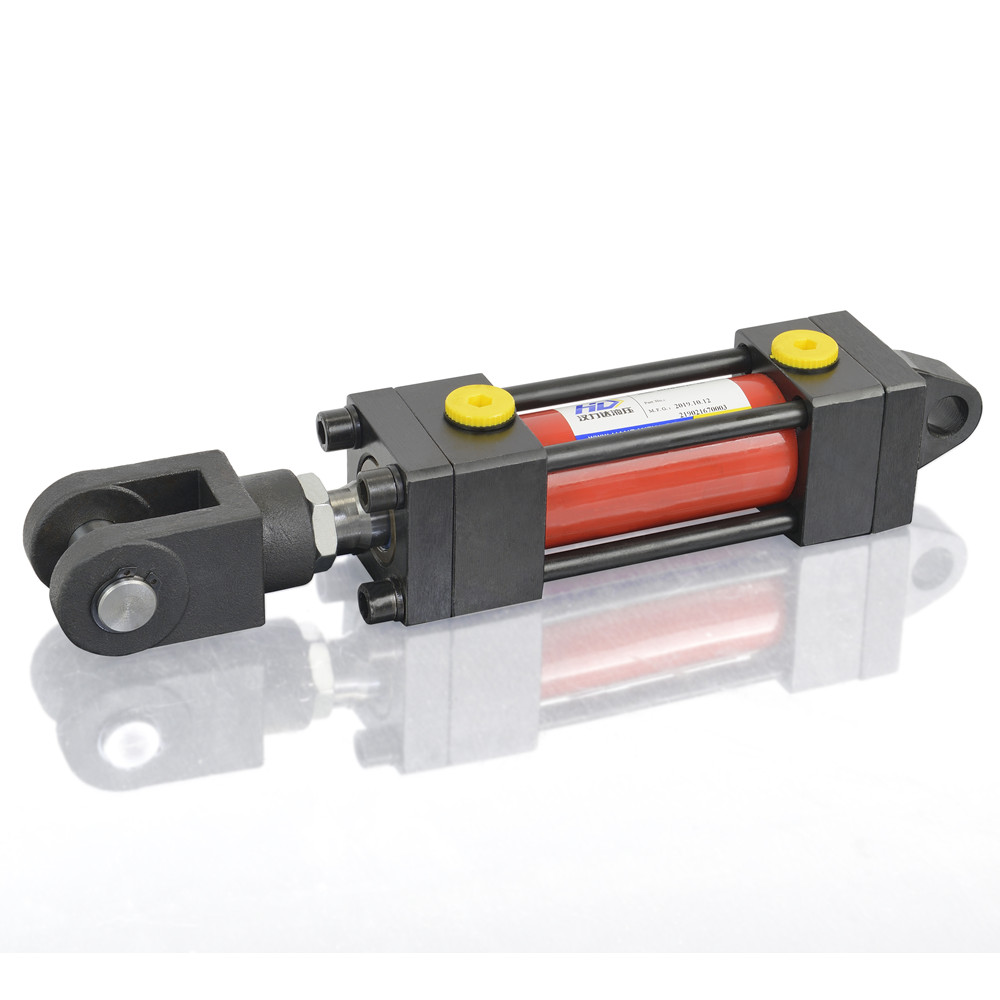

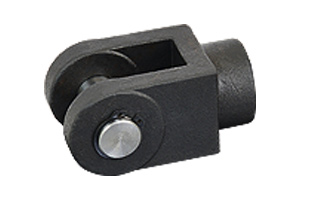

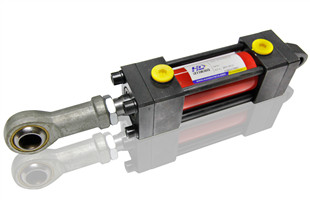

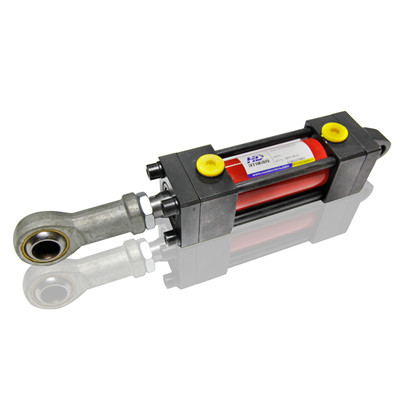

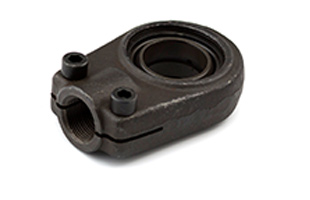

HOB重型拉杆液压油缸安装连接方式多样,包括法兰、单耳、双耳、脚座、铰轴,并可在活塞杆上加连接附件,比如Y型接头,I型接头,关节轴承等。该系列拉杆液压油缸可做双出杆油缸即HOD系列,并可做非标定制,1)高温工况,采用耐高温密封件,2)保压要求高的工况,使用零泄露密封件,3)可加缓冲功能,4)油口可改G螺纹,5)活塞杆可按需加粗,6)加行程开关,7)可做磁感应油缸(缸筒用不锈钢,活塞用铜材质,再加磁感应开关)。

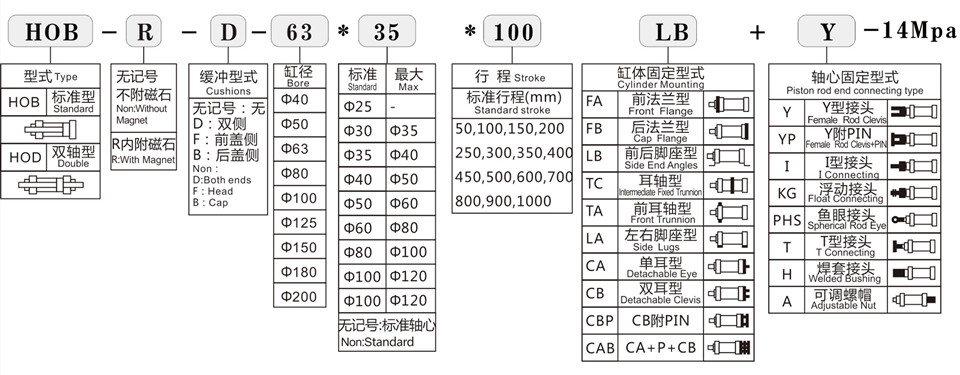

HOB重型拉杆液压缸型号说明:

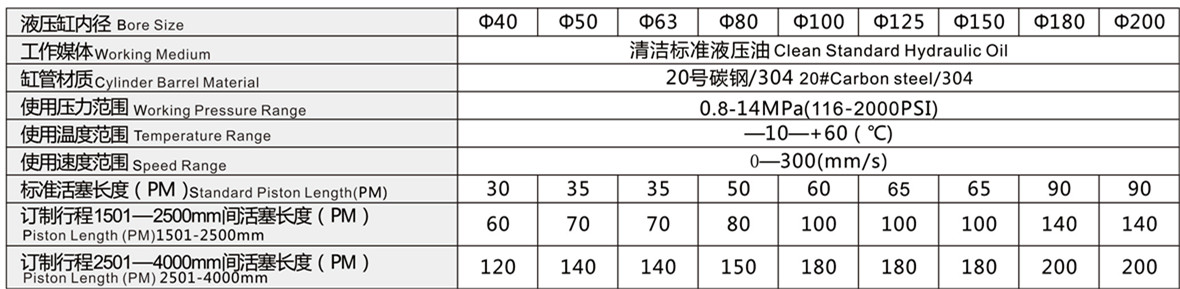

HOB重型拉杆液压缸特性资料:



HOB重型拉杆液压缸受力:

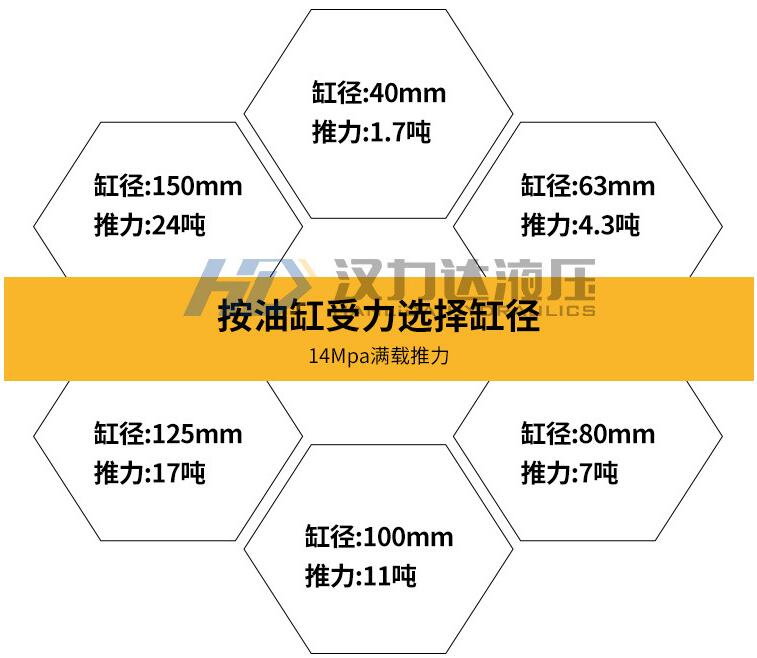

HOB重型拉杆液压油缸的受力由缸径、使用压力决定,使用压力小于等于14Mpa,以下为满负载14Mpa下,各个不同缸径所受的推力。如果受的是拉力,则要比推力小。

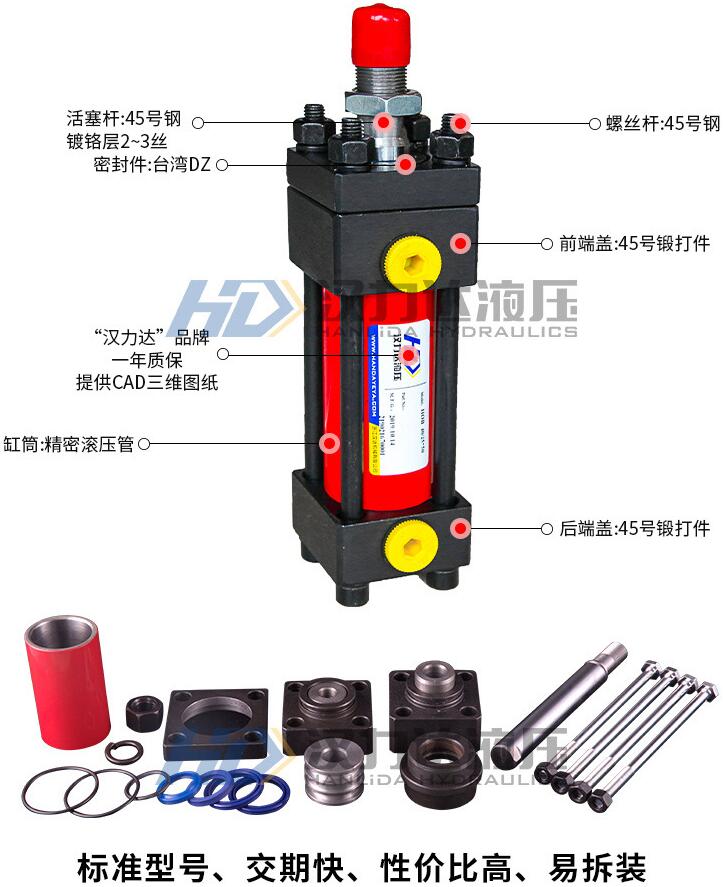

汉力达HOB重型拉杆液压缸组成

HOB重型拉杆液压油缸由压板、前缸盖、后缸盖、活塞、缸筒、活塞杆、4根螺丝杆、8个锁紧螺母和垫片、1只活塞锁紧螺母和垫片、1只活塞杆端配套锁紧螺母、全套密封件、杆端防护套、油口堵塞组成。前后盖采用的是45号缸的材质,活塞杆为45号镀铬层厚度2-3丝,缸筒为20号的滚压管,拉杆材质为A3(大缸径采用45号调质)。密封件采用台湾DZ的品牌。

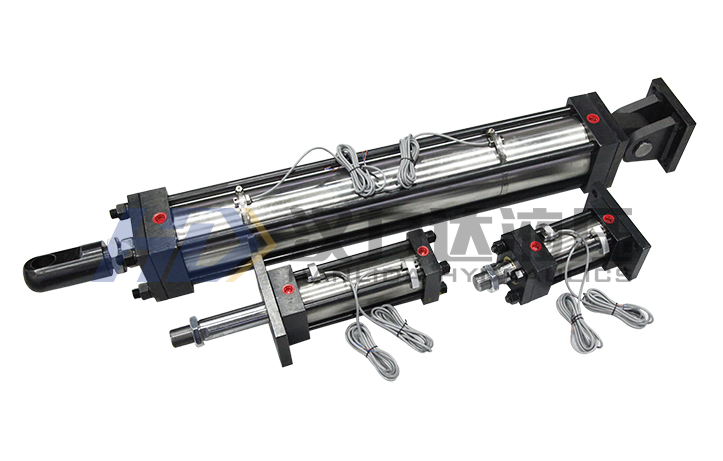

汉力达HOB重型拉杆磁感应液压缸:

基于HOB普通拉杆油缸尺寸,将缸筒材质变更为不锈钢材质,铜质活塞上加磁环,油缸外加磁感应开关,与电气系统配合实现油缸行程的自动检测。各种安装方式均可加工成磁感应油缸。

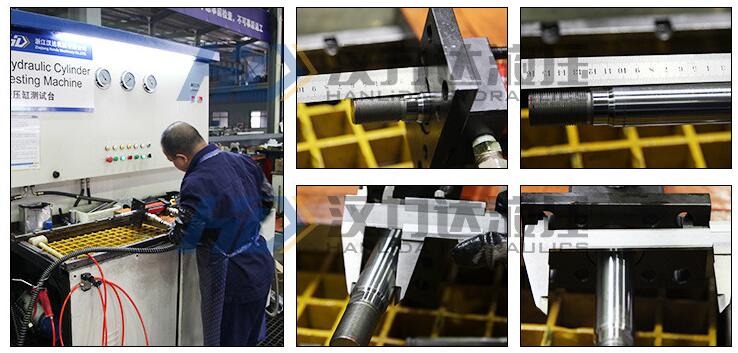

汉力达HOB重型拉杆液压缸100%通油测试

通油测试是在测试台上进行的,实施步骤:测试台的油管分别和油缸的进出油口连接,测试台打上压力,测试台的油进入油缸中,通过电磁阀换向,让油缸多走几个来回,观察油缸杆端、缸筒和前后盖之间的缝隙处是否有漏油现象。测试压力为=14Mpa*21=10.5Mpa。检查油缸是否有做过通油测试,很简单,收到油缸后,把油口的堵头去掉,看里面是否油迹,有油迹说明有做过通油测试。

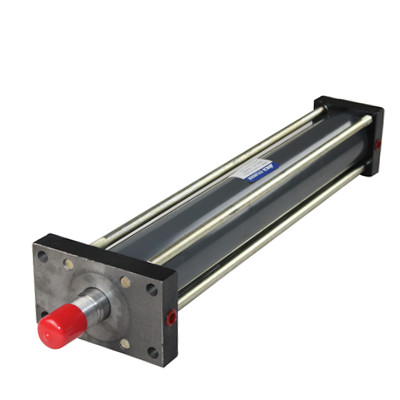

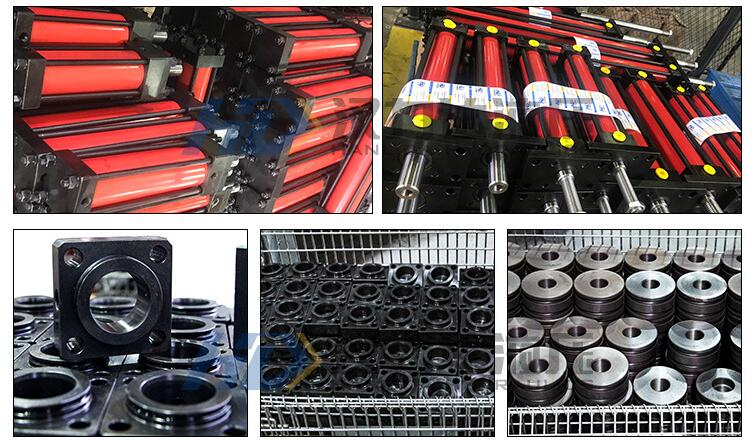

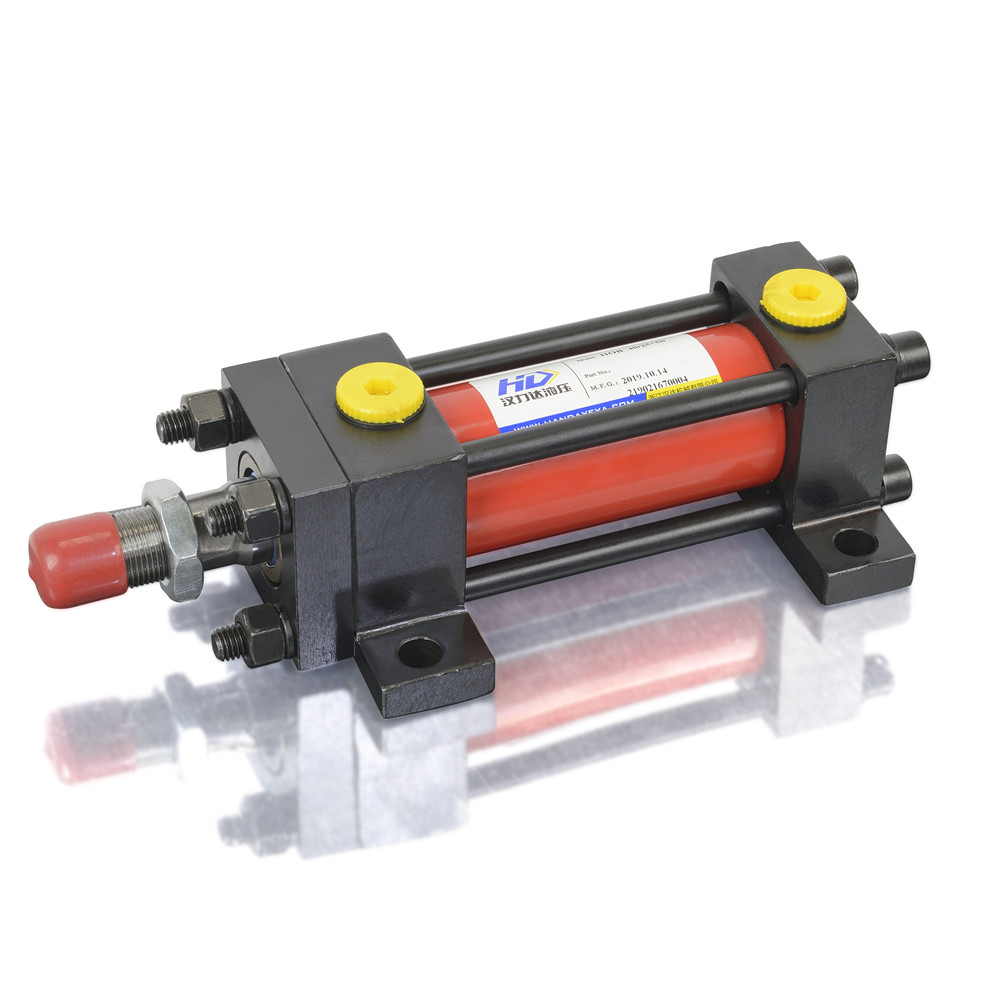

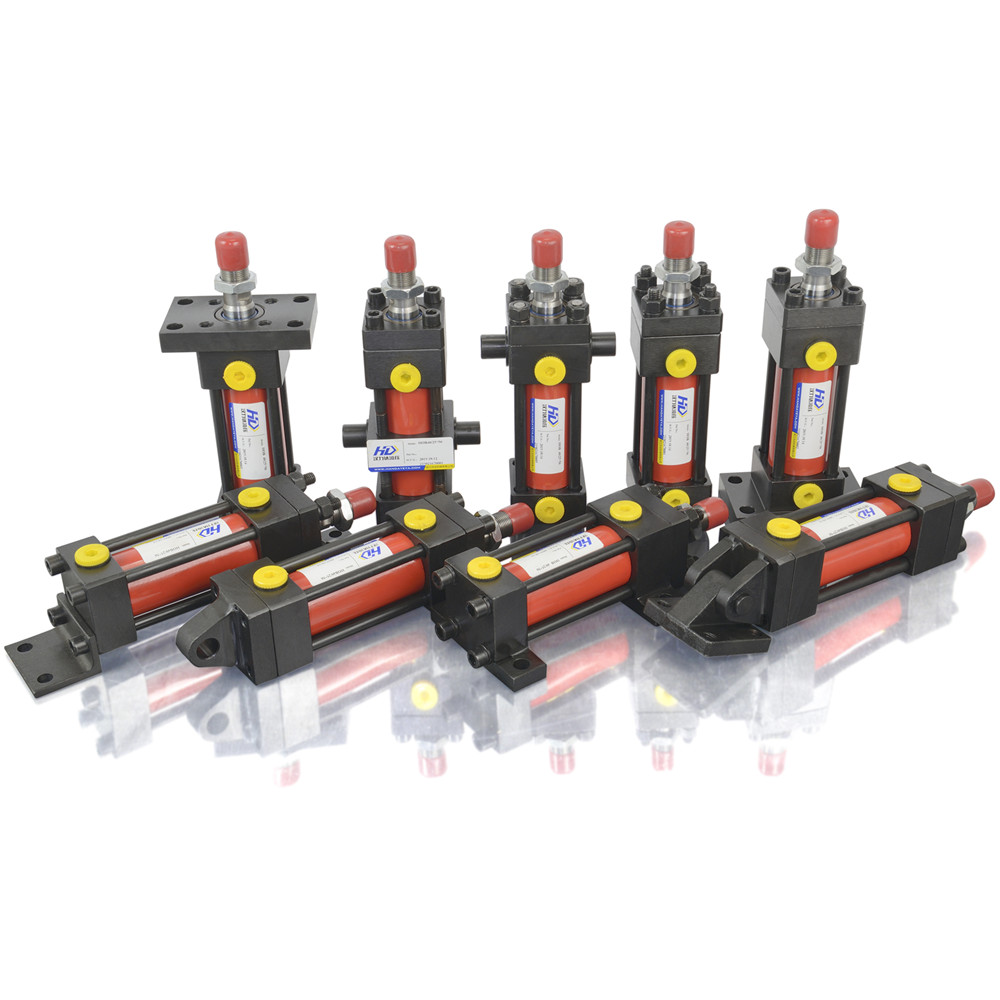

汉力达HOB重型拉杆液压缸实拍图


汉力达HOB重型拉杆液压缸优势:

提供样本资料,CAD\三维图库,设计人员可参照尺寸看是否适合机器空间需求。实物的尺寸与样本资料一致。采用严格的来料检验、出厂测试,质量可靠稳定。可非标定制,如量大可专门开模定制,如量少则用车削加工。


订货说明:
    1.用户可根据自己的需要和使用要求在本公司样本范围内任意订购;
    2.用户对活塞杆连接螺纹尺寸,安装尺寸等特殊要求敬请用户详细说明,协商加工订货
应用案例

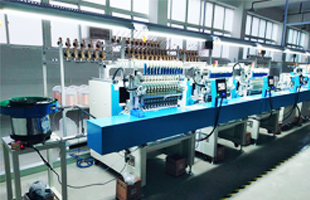

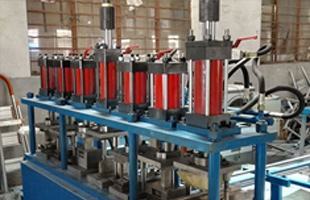

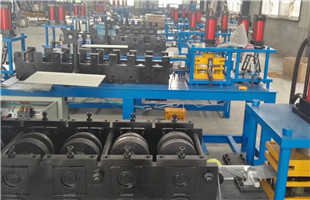

自动流水线

自动流水线

小型压机

小型压机

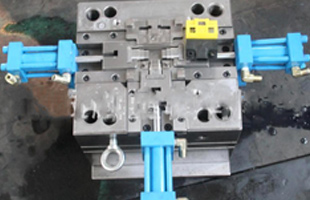

模具装备

模具装备

包装机械

包装机械

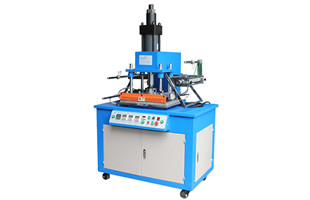

烫金机

烫金机
