液压缸组成部分及材质
发布时间:2017-04-18 08:50:57 浏览次数:31016

液压油缸由哪几个部件组成?

        通常情况下,液压缸由后端盖、缸筒、活塞、活塞杆和前端盖等主要部分组成。

  为防止工作介质向缸外或由高压腔向低压腔泄漏,在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设有密封装置(密封圈)。在前端盖外侧还装有防尘装置。

  为防止活塞快速地运动到行程终端时撞击端盖,缸的端部还可设置缓冲装置。必要的时候,为了排气,还要设置排气装置。

焊接油缸剖面图:

拉杆油缸剖面图:

液压油缸的各个部件分别是什么材质?

油缸各部分材质选择应根据油缸的使用工况,材质会影响油缸的品质。

1.缸筒
常用材质为20、35、45号无缝钢管,钢管经过珩磨或者滚压,达到0.4μm以内的粗糙度要求。低压油缸可采用20号钢管,高压油缸采用45号钢管。缸筒的壁厚应严格按照设计压力来计算选用,考虑使用工况来设定安全系数,如是
冲击+交变载荷则安全系数选高一些,如果壁厚选薄了缸筒容易出现发热变形,甚至爆破
。


2.活塞杆
活塞杆有实心杆和空心杆两种,空心活塞杆的一端需要留出焊接和热处理时用的通气孔。实心活塞杆材料为35、45钢,空心活塞杆材料为35、45无缝钢管?;钊舜旨庸ず蟮髦实接《任?29~285HB,必要时,再经高频淬火,硬度达45~55HRC。


活塞杆很关键的是表面处理,常规镀铬层2~3丝,有的应用需要3~5丝。部分靠低价竞争的厂家镀层厚度极低聊胜于无的厚度,活塞杆容易生锈。镀层使用涂层测厚仪测量检验。

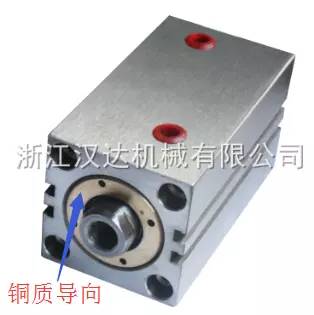

3.缸盖
低压用铸件,中低压用HT300灰铁,中高压用35、45号钢。当缸盖本身又是活塞杆的导向套时,缸盖最好选用铸铁。同时,应在导向表面上熔堆黄铜、青铜或其他耐磨材料。如果采用在缸盖中压入导向套的结构时,导向套则应为耐磨铸铁、青铜或黄铜。


 4.活塞
常用材料为耐磨铸铁、灰铸铁(HT300、HT350)、钢及铝合金。活塞和活塞杆的同轴度公差值应为0.03mm
