如何订购液压油缸
发布时间:2016-05-24 08:57:50 浏览次数:13995
  机械基础配件——液压缸,是需要经常定制,那么怎么配置液压缸?
  情形1.您手上有图纸
  直接提供图纸,液压工程师核查您提供的油缸图纸尺寸的合理性,是否有自相矛盾的尺寸,是否有一些尺寸按油缸工艺是无法达到的。根据您给出的图纸,会再出一份外形尺寸图,给您确认。
  情形2.您手上有一只油缸的样品
  1)您提供样品给我们,并说明样品的应用设备。如果不提供样品,则您需要提供测绘图以及使用压力,测绘图上需要的关键尺寸有缸径、杆径、行程、安装尺寸。

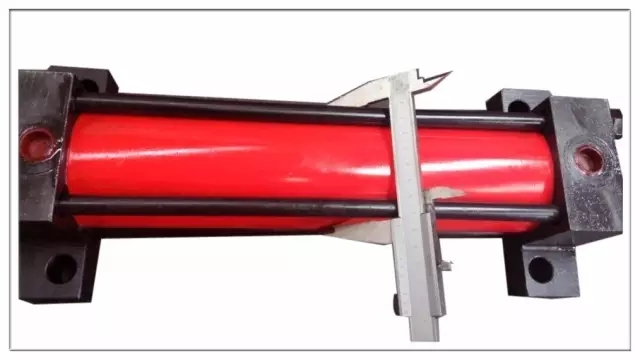

  a.缸径(缸筒内圆直径,也称内径)\外径(缸筒外圆直径)▼


b.活塞杆杆径▼

c.工作行程▼


  d.安装尺寸(包括活塞杆端尺寸、油口尺寸、安装部位尺寸)

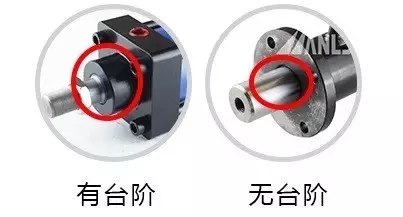

  ■活塞杆端尺寸:定位台阶RD、活塞杆直径NA、螺纹尺寸KK、突出的杆长尺寸,见下图所示。

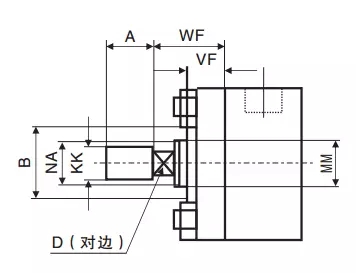

活塞杆外螺纹无台阶▼

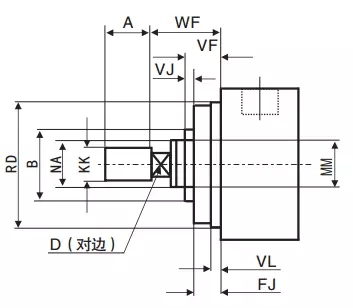

活塞杆外螺纹有台阶▼

活塞杆内螺纹无台阶▼

活塞杆内螺纹有台阶▼

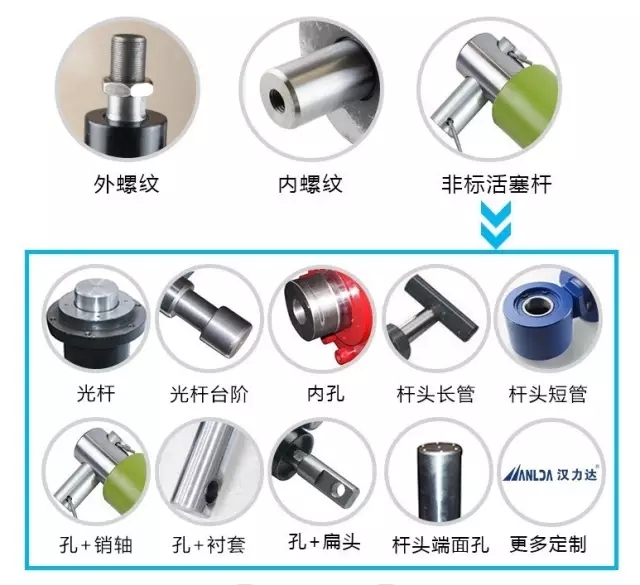

活塞杆端方式


  ■进出油口尺寸(管接头、油管的选择)
  涉及到您管接头、油管(软管或硬管)的尺寸,如有特殊要求,需要跟油缸厂家明确。


  ■不同安装方式有不同的安装尺寸,以下举例说明。
  基本型安装:

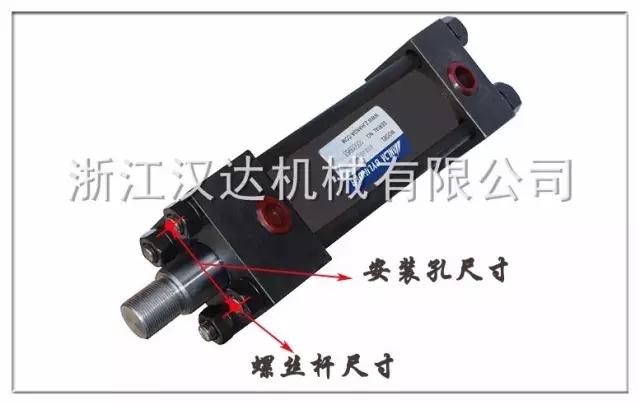

  您用螺丝杆与设备的铁板连接,此时四根螺丝杆的尺寸为安装尺寸:

  K:螺丝杆尺寸;DEXDE:安装孔尺寸

MOB油缸基本型外形尺寸图▼

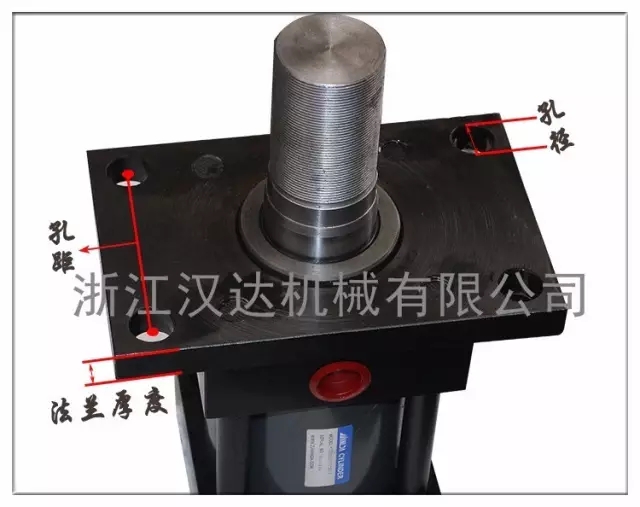

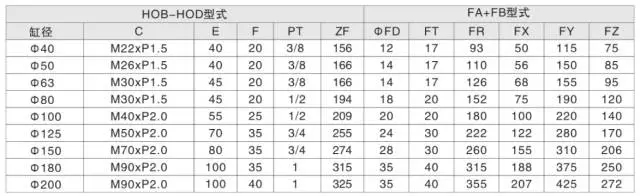

  前法兰安装:
  FX*FR:安装孔尺寸;FD:安装孔尺寸;FT:法兰盘厚度

HOB油缸前法兰安装▼




  耳环安装:安装孔距;安装孔直径;扁厚工程
油缸耳环安装▼

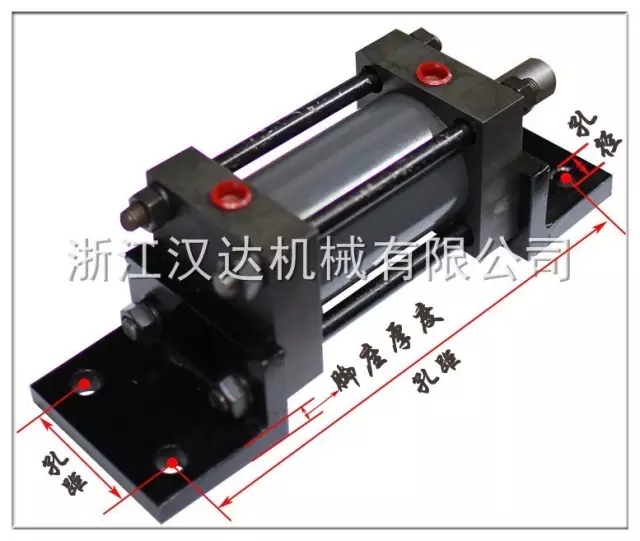

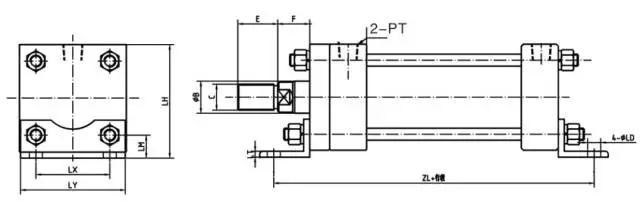

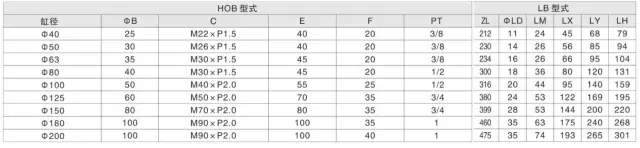

  脚座安装:
  LX*ZL安装孔距;T脚座厚度(影响安装中心高)
HOB油缸前后脚座▼



  如何看油缸的使用压力?
  1)如果油缸装在设备上,看设备的液压系统上的压力表指示灯 ▼

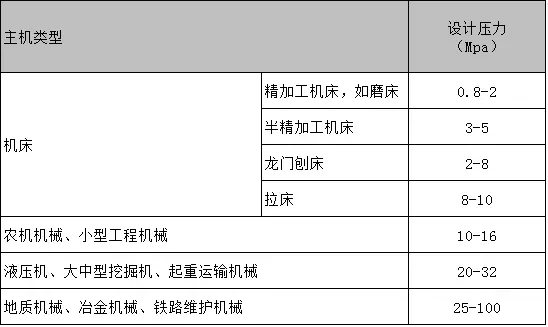

  2)如果只有油缸,可以问下是用在什么设备上的,根据设备的一般设计系统压力来推测油缸使用压力。

  3)测量油缸的缸筒内径和外径,根据壁厚的尺寸,我们计算使用压力。


  情形3.无样品无图纸
  既没有油缸图纸又没有实样,只有油缸载重或是应用场景,您可以:
  1)按照《汉力达油缸样本》选型,我们专业销售顾问给您提供选型建议。
  参考阅读:油缸厂家手把手教您液压油缸选型(原创,超实用)
  2)您可以给我们提供油缸的应用场景,我们会根据应用场景进行初步建议。

应用场景

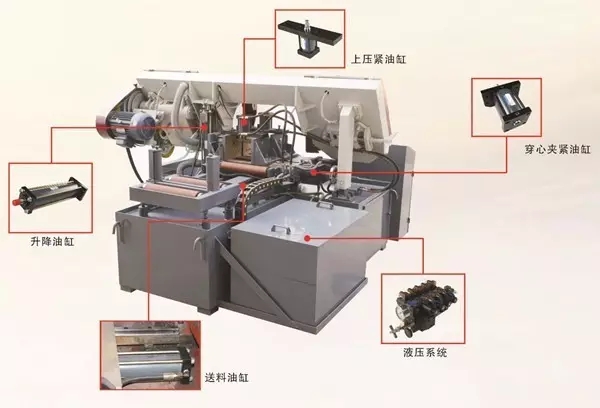

带锯床油缸▼

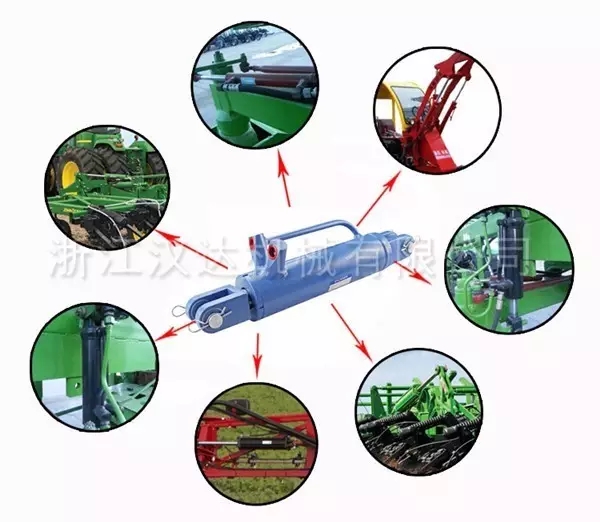

农机油缸▼


压铸模油缸▼

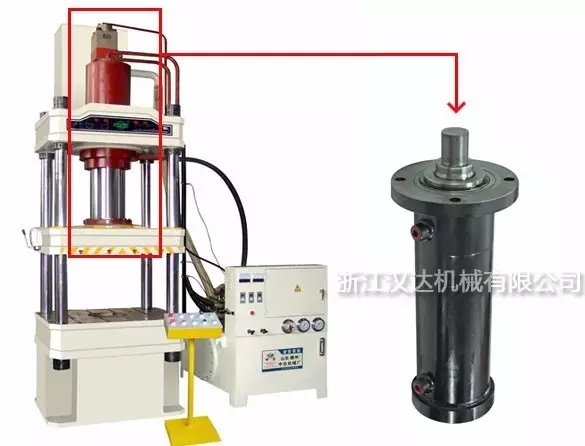

压力机油缸▼

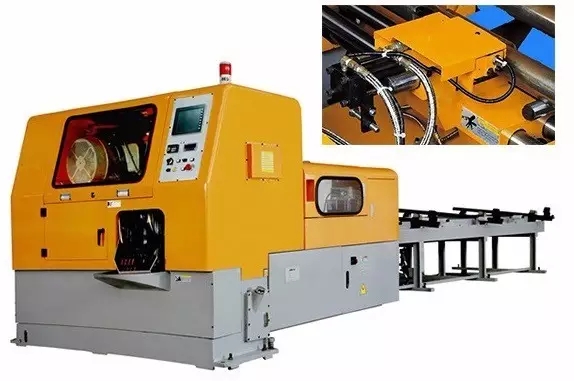

圆锯机油缸▼


病床用油缸▼

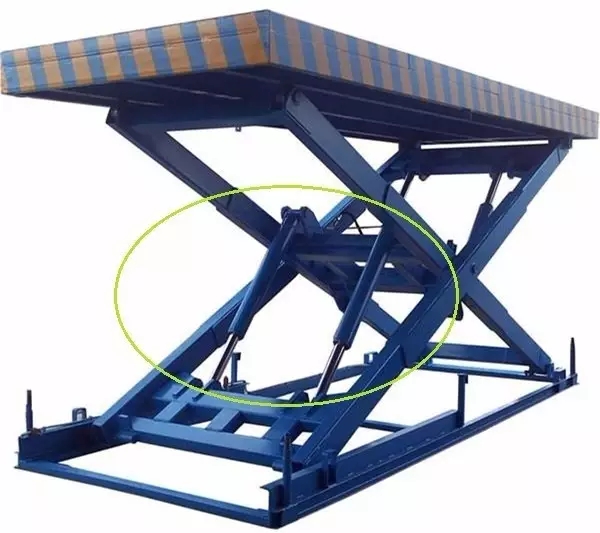

升降平台油缸▼
