任何液压系统都是由一些基本回路组成的，基本回路是由各类元件或辅件组成的。参照典型液压基本回路设计液压系统，可以收到事半功倍的效果。

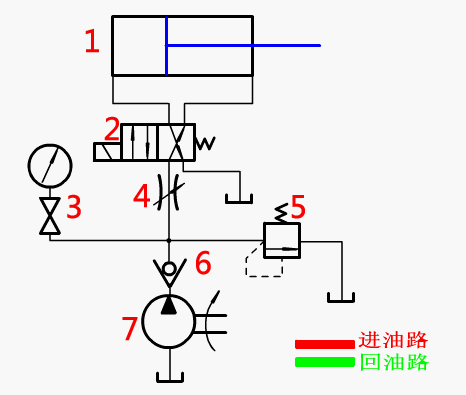

进油路节流调速回路
(2).gif)
油路说明：在进油管路上设置节流阀，控制液压油流量，进而控制活塞杆移动速度
1.油缸：执行元件
2.电磁换向阀：液路系统中用来实现液路的通断或液流方向的改变
3.压力表：压力指示
4.节流阀：通过改变节流截面或节流长度以控制流体流量
5.溢流阀：定压溢流、稳压、系统卸荷和安全保护作用
6.单向阀：防止油流反向流动
7.油泵电机：提供动力源

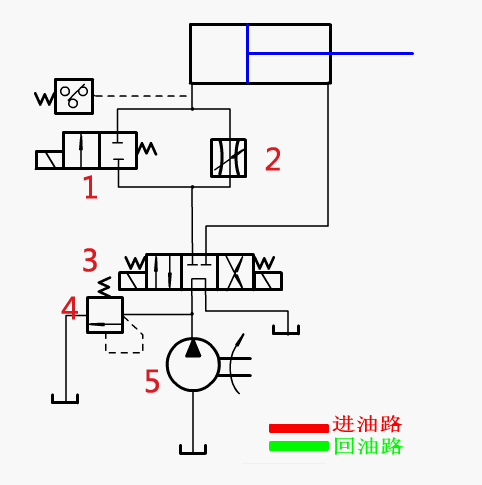

快速工进回路
.gif)
油路说明：液压油在进油管路上从1通过，活塞杆快速移动，从2通过时，活塞杆慢速移动，工进时速度减慢。
1.换向阀（二位二通）：液路系统中用来实现液路的通断或液流方向的改变
2.节流阀：通过改变节流截面或节流长度以控制流体流量
3.换向阀（三位四通）：液路系统中用来实现液路的通断或液流方向的改变
4.溢流阀：定压溢流、稳压、系统卸荷和安全保护作用
5.油泵电机：提供动力源
